Anleitung EPROM Wechsel / Austausch auf einer Platine
am Beispiel Behringer 8024 / 9024

WARNUNG: ÖFFNEN SIE NICHT DAS GEHÄUSE EINES ELEKTRISCHEN GERÄTS, WENN SIE NICHT DAZU QUALIFIZIERT SIND!
Strom kann gefährlich werden!
Wenn Sie unsicher sind, ein elektronisches Gerät zu öffnen, fragen Sie einen ausgebildeten Elektroniker, der die folgenden Schritte in einigen Minuten gefahrlos erledigen können sollte.

  • WICHTIG: Nehmen Sie das Gerät als erstes UNBEDINGT vom Stromnetz, indem Sie das Netzkabel des Geräts aus der Steckdose heraus ziehen!
    Entfernen Sie auch ALLE weiteren Kabel anderer Geräte, die mit diesem Gerät verbunden sind!
  • Gehäuse öffnen

    Lösen Sie mit einem passenden Schraubendreher alle notwendigen Schrauben, um den Deckel des Geräts abheben zu können.
    TIP: Bewahren Sie die Schrauben am besten in einem Gefäß auf, damit diese nicht verloren gehen. Bei unterschiedlichen Größen der Schrauben bestens sogar geordnet.

    Nachdem Sie nun den Deckel - gewaltlos - abheben konnten, sehen Sie das Innenleben des Geräts, in diesem Fall ein Behringer Ultracurve 8024 / (Behringer Ultra-Dyne 9024 nahezu baugleich).

    Auf der (grünen) Platine ist auf dem folgenden Bild das EPROM (rot) markiert, das gegen ein neu programmiertes EPROM mit Firmware-Update ausgetauscht werden soll:
    Behringer 8024 9024 offen Platine EPROM

  • Altes EPROM entfernen

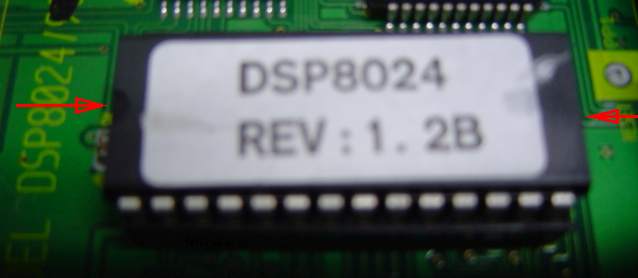

    Um das alte EPROM aus der Fassung zu entfernen, können Sie beispielsweise ein Taschenmesser oder einen flachen Schraubendreher verwenden. Dieses Hilfswerkzeug setzen Sie rechts/links genau zwischen Fassung und EPROM an. Die (grüne) Platine wird dabei überhaupt nicht berührt.
    Hebeln Sie das Bauteil so ganz langsam Millimeter für Millimeter aus der Fassung.

    Lockern Sie das EPROM abwechselnd von beiden Seiten ganz vorsichtig. Wenn Sie nur eine Seite hochziehen, besteht die Gefahr, daß Sie die Beinchen auf der anderen Seite verbiegen, was unvorteilhaft wäre, da dieses alte EPROM evtl. noch weiter verwendet werden soll.
    EPROM austauschen ersetzen - rechts links mit Messer oder flachem Schraubenzieher

  • EPROM Ausrichtung

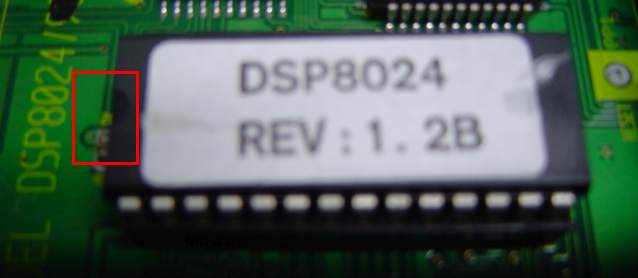

    WICHTIG: Ein EPROM hat auf einer Seite eine Markierung, oft eine halbrunde Aussparung oder Kerbe, die anzeigt, in welcher Richtung dieses EPROM auf der Platine eingesetzt werden muss. Diese Markierung, man nennt sie auch eine "Nase", findet man normalerweise auch auf der EPROM-Fassung oder direkt darunter auf der Platine.
    Achten Sie darauf, auf welcher Seite die Markierung des bisherigen, funktionierenden EPROM liegt. In dieser Richtung muss selbstverständlich auch das neue EPROM eingesteckt werden!
    EPROM Ausrichtung Markierung Alignment
  • EPROM Einbau

    TIP 1: UV-Schutz: Möglicherweise befindet sich ein Aufkleber oben auf dem EPROM. Dieser ist meistens zum Schutz des EPROM, denn in der Mitte befindet sich bei vielen eine Öffnung, über die man das EPROM mittels UV-Bestrahlung wieder löschen kann.
    Auch wenn dies bspw. über Sonnenlicht sehr lange (Stunden bis Tage) dauern dürfte, ist es besser, wenn diese Öffnung geschlossen bleibt.

    TIP 2: Erden Sie sich.
    Wenn Sie beispielsweise mit Plastik-Hausschuhen auf einem Teppich laufen oder gerade Verpackungsmaterial (!) geöffnet haben, kann es sein, daß Sie sich dabei elektrostatisch aufgeladen haben. Berühren Sie dann ein elektronisches Bauteil, könnten Sie es zerstören.
    Deshalb ist es sinnvoll, sich vor Arbeiten an einer Platine zu erden: Beispielsweise könnten Sie kurz bevor Sie das EPROM erstmals berühren, ein nicht isoliertes/nicht lackiertes Metall an Ihrer Heizung oder Wasserleitung berühren. Das war es schon.
    __

    Okay, wenn Sie nun das neue EPROM in den Händen halten, prüfen Sie, ob alle Beinchen schön gerade und parallel stehen. Falls dies nicht der Fall sein sollte, biegen Sie sehr, sehr vorsichtig alle gerade.
    Die Beinchen können abbrechen, also Vorsicht!

    Nehmen Sie sich Zeit, um das EPROM genau auf die Fassung zu setzen. Achten Sie dabei auf die korrekte Ausrichtung anhand der EPROM-Markierung (siehe oben).

    Prüfen Sie nun nochmals bei sehr guter Beleuchtung von beiden Seiten, ob wirklich ALLE Beinchen korrekt auf der Fassung sitzen. Ist dies der Fall, sollte das EPROM nun mit zunächst ganz leichtem Druck problemlos in die Fassung eingeführt werden können.

    Drücken Sie dabei sehr vorsichtig beidseitig. Wenden Sie hierbei keinerlei Gewalt an. Nehmen Sie sich Zeit. Die EPROM-Beinchen sind sehr empfindlich und können leicht abbrechen!

    Erst wenn das EPROM mit allen Beinchen schon halbwegs in der Fassung sitzt, können Sie den Druck verstärken, damit das EPROM am Ende direkt auf der Fassung aufliegt und damit installiert ist.

  • Fertig!

    Die Installation des neuen EPROM sollte damit erledigt sein.
    Schliessen Sie das Gehäuse wieder, schliessen Sie das Stromkabel wieder an und schalten Sie das Gerät ein.
    Das Gerät sollte nun mit dem Betriebssystem des neuen EPROM starten/booten!
